Requiere ensamblaje
Ref. Electronics Australia, marzo de 1991

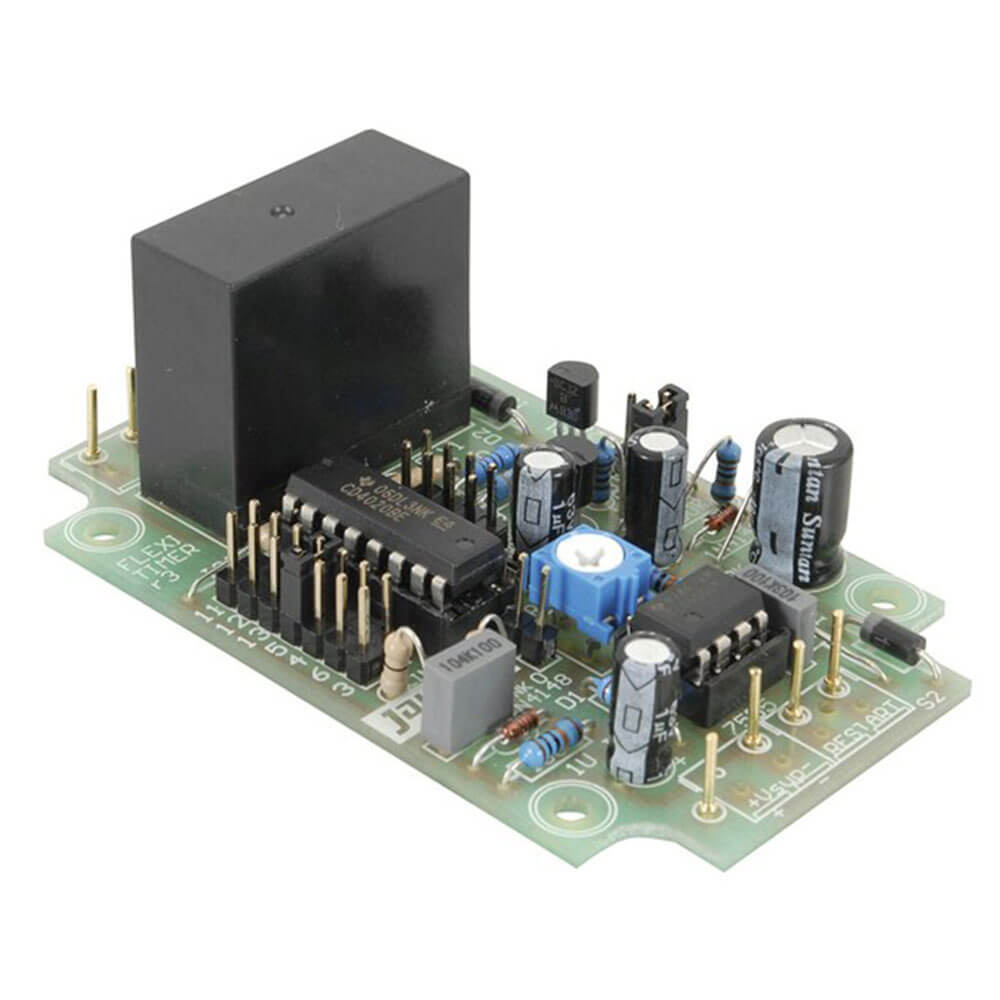

Ahora en su tercera revisión de Jaycar, el flexitimer utiliza un temporizador 555 junto con un contador binario para crear un circuito de sincronización simple y consistente. En el modo original de un disparo, el temporizador contará hasta el punto de ajuste y cambiará el relé una vez. En el modo de intervalo adicional, el temporizador continuará activando el relé cada vez que se repita el punto de ajuste. El circuito se puede configurar en 11 puntos de tiempo, siendo el mínimo de 7 segundos y cada paso duplicando el tiempo hasta un máximo de 2 horas. Otras veces son posibles cambiando los componentes C1, R1 y R2. Las características de la tercera revisión incluyen un reinicio del modo de una sola vez desde un interruptor o señal externo, un diseño con mayor eficiencia energética y espacio en la PCB para bloques de terminales (no incluidos).
Product Specifications
- Requiere 12-15 V CC (use el paquete de enchufe Cat. MP-3146)
- Caja UB5 opcional (Cat. HB-6015)
- Length : 20 cm
- Width : 10 cm
- Height : 3 cm
